行车手柄控制（电动葫芦）电缆

时间：2014-11-21 13:30 来源：未知作者：贝力达光

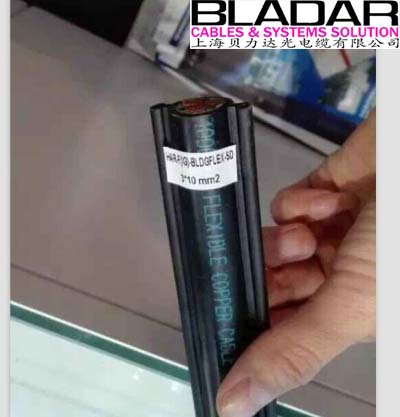

行车手柄控制电缆、电动葫芦电缆 BLD-RVV2G电缆，带双钢丝，任意芯数组合均可制作，
电动葫芦手柄控制电缆、自承式葫芦电缆、卷筒专用电缆、吊车卷筒电缆、卷筒设备用电缆、起重机卷筒电缆、行车卷筒电缆、柔性卷筒电缆、耐磨卷筒电缆、耐寒卷筒电缆、抗拉卷筒电缆、带钢丝葫芦线、钢丝葫芦线、天车葫芦电缆、耐油葫芦线、国标卷筒电缆、行车手柄线、耐温卷筒电缆

产品典型应用

贝力达自承式钢索电缆作为行车电动葫芦控制、接触器、手柄按钮连接和控制电缆，适用于干燥或潮湿的室内各种电气安装。鉴于自承式钢索电缆本身的特殊柔性结构设计，它还适用于无应力缓释可强制引导的左右非连续性运动下的安装或固定敷设（不做电梯电缆上下升降使用）

产品应用特性

◆高强度抗拉性与抗撕裂强度
◆柔性耐弯折、有较长的使用寿命
◆良好的耐油性、耐磨性、耐寒性以及耐候性能

电缆制作结构

导体：多股精绞无氧裸铜丝符合VDE0295 CLASS 5或6标准

绝缘：优质混合弹性体丁腈材料柔软绝缘

颜色标识：彩色芯线或者黑色线体白色数字编号，3芯以上带有黄/绿双色接地线

加强件：多股黄麻绳填充、一根或两根无扭力自承钢丝承载运行张力。

芯线结构：防扭结构分层

内衬层：柔性无纺布包裹线体缓冲

护套材料：特殊混合耐候弹性体丁腈材料/进口PUR材料

护套颜色：黑色（RAL9005）灰色（RAL7001）橙色（RAL2003）

产品电容参数

额定电压：≤1.5mm²:300/500V，＞1.5mm²:450/750V

测试电压：≤1.5mm²:2500V，＞1.5mm²:3000V

最小弯曲半径

固定敷设：10×D（电缆外径）；移动安装：12×D（电缆外径）

使用温度

固定敷设：-30℃至+80℃；移动安装：-20℃至+80℃（可定制-55℃至+105℃）

抗辐射强度：8×10⁷cJ/kg

阻燃性：符合IEC60332-1或-2

芯线数×截面积mm²	外径 mm	用铜量	电缆重量
4G0.75	16.4	28.8	158
5G0.75	17.2	36.0	178
10G0.75	22.9	72.0	308
16G0.75	24.8	115.2	402
26G0.75	`30.8	187.2	652
38G0.75	33.8	273.6	864
4G1.0	17.1	37.3	182
6G1.0	18.8	86.5	235
10G1.0	24.1	93.3	364
16G1.0	26.2	149.3	482
30G1.0	33.3	280	846
38G1.0	35.9	354.5	1041
6G1.25	20.2	70.0	279
16G1.25	30.4	186.5	625
24G1.25	34.9	280	882
38G1.25	39.3	443	1264
4G1.5	18.4	57.3	230
6G1.5	20.4	85.8	303
16G1.5	30.7	228.8	684
20G1.5	32.3	286	796
30G1.5	36.7	429	1136
33G1.5	37.7	471.9	1226
38G1.5	39.7	543.4	1408
3G2.5	19.7	72.0	279
4G2.5	20.9	96	326
5G2.5	22.2	120	379
16G2.5	35.6	384	1023
20G2.5	37.7	480	1203
25G2.5	42.2	600	1572
